Entwicklungsstudie zu einem solar-pneumatischen Leitstreckenverkehr



Michael Thalhammer









Inhalt                                                                       Seite



TubeWay: kurz erklärt                                                       2

Teil 1: Technische Funktionsprinzipien                             4

 Betriebs- und Anlagensicherheit                                      10

 Administration                                                                  11

 Teil 2: Geschäftsaspekte                                                   12

  Realistische Chancen                                                       13

  Markt – Mitbewerber – Strategie                                     13

 Vorteile                                                                              14

  Machbarkeit – Wirtschaftlichkeit – Kosten                      14

  Auswirkungen/Positive Nebeneffekte                             15

  Vergleiche zum Stand der Technik                                   15

Soll zukünftiger Verkehr solar gestaltet sein?                   16

  Über mich                                                                        16









                                                                                                                -    -    -    -    -





Kurzfassung - Entwicklungsstudie - TubeWaySolar einem modernen



öffentlichen Verkehrsmittel





TubeWay ist als anbindungsfreundliches Mittel- und Fernstrecken-Beförderungssystem konzipiert. TubeWay soll sowohl Personen als auch Güter in fünf Tempostrecken befördern.

Umwelt- und Ressourcenschonung, Energieeffizienz und Sicherheit sind hierbei die Leitmotive.

Bei TubeWay ist hocheffizientes, pneumatisches Schwebegleiten die physikalische Grundlage.

Analog zu Lokomotiven bei der Bahn übernehmen bei TubeWay im Streckennetz verteilte –mit Solarstrom betriebene Vortriebskapseln diese Aufgabe. Die TubeWay-Antriebsweise lässt den Verkehr durch permanent-bewegten Innenantrieb harmonisch fließen. Die Lateralströmung zur Rohrwand ist im Verhältnis sogar weit geringer, als z.B. beim Durchfluss von Wasser in einem Gartenschlauch.



Die Kabinen gleiten mit nur geringem Druckunterschied - vor einer Kabine mit Sog und hinter ihr per Druck.

Jede der 26 m langen Kabinen wird über regionale, computerunterstützte Leitzentralen gesteuert.

Ansprechend transparente, leichte Hohlkammerröhren als aufgeständerte Hochtrassen bilden die Basis von TubeWaySolar.

Anstatt auf Rädern gleitet TubeWaySolar leise, auf Luftkissen-unterstützten Teflonringen.

Die benötigte Energie für den Betrieb von TubeWay liefert die Sonne. Auf den Röhren großflächig applizierte PV-Folien erzeugen elektrischen Strom aus Tageslicht. Der über den Tag entstehende Stromüberschuss erbringt per Netz-Einspeisung auch die nächtliche Mobilitätsleistung.





Hier einige Vorzüge des TubeWay-Systems:



#   Anders als Magnetfeldantriebe, belastet TubeWay weder die Fahrgäste noch der Strecke nahe Anrainer mit bedenklicher mikro-Teslastrahlung*



#   CO2-Emissionen und Lärm sowie Reibungsverluste und ein Einsatz fossiler Treibstoffe entfallen dabei gänzlich



#  TubeWay umgeht die Luftbedingungen, die im Freien herrschen, wo mit zunehmendem Tempo der Widerstand zum Quadrat ansteigt



#  TubeWay überwindet spielerisch Höhen, überquert in Leichtigkeit Flüsse und Täler. Ein zu Bergfahrten normalerweise erhöhter Kraftaufwand bleibt diesem hermetischen System durch das nachfolgende Abwärtsgleiten gleicher Lasten fast ganz erspart



#  Kurven bemerkt man auch bei Höchsttempo kaum, da sich die Kabinen sanft in die Kurven neigen



#  Freie Sicht aus luftiger Höhenfahrt auf trassierten Rohrwegen



#  TubeWay belässt das Freiland für Menschen, Tiere und das landwirtschaftliche Bearbeiten offen



#  Bahngeleise oder Autobahntrassen beanspruchen viel an Bodengrund.  Bei TubeWay sind pro Streckenkilometer nur etwa 50 m² für die Stützsockel zu kalkulieren



In sensiblen Naturräumen erfolgt ein schonender Streckenausbau per Helikopteranlieferung der Rohrmodule.





TW trägt seine Strecken-eigenen PV-Folien, für die solar-autarke Energieversorgung!





Welche Geschäftsaspekte und Chancen hat TubeWaySolar?



Für seine Umsetzung sind zwar etliche Vorinvestitionen und sorgfältig geplante Durchführungsschritte erforderlich – doch einmal etabliert, könnten die Anleger und Betreiber aus TubeWay konstant sichere Gewinne erwirtschaften.



Die EU kann mit ihren F+E Förderprogrammen in TubeWay entwickelnd mitinvestieren und so langfristig die CO2-Bilanz beeinflussen.

Ergebnisse aus Machbarkeits- und Kosten-Nutzen-Studie sowie Akzeptanz- und Umweltprüfung werden hoffentlich bald zeigen, dass sich mit TubeWay wachstumsstarke Zukunftsperspektiven ergeben.



TubeWay wurde in Anlehnung an die seit 160 Jahren bewährte Rohrpost hin entwickelt. Die Kapazität einer TubeWay-Doppelstrecke entspräche der einer sechspurigen Autobahn.



Technische Umsetzungen sind heutzutage sehr schnell und per MVP auch günstig erstellt: ein Dutzend Fachteams und einige Kernbereichsfirmen bieten den Finanziers einen überschaubaren Kostenrahmen. Zur schrittweisen Realisierung kommen Teams von  industriellen Spezialisten, Hochfinanz und EU zu einer gemeinschaftlich fruchtbaren Zusammenarbeit.



Mit TubeWay könnte die Energie- und Verkehrswende gelingen. Als ambitioniert klimafreundliches Mobilitätsprojekt braucht es nun erste Etablierungen.



Mittels TubeWaySolar als breit angelegtem Verkehrssystem können wir auch die Verfügbarkeit der Edel-Ressourcen Erdöl/Erdgas um einiges verlängern. Auch langfristig brauchen wir unsere fossilen Reserven noch für Vielerlei. Für klimaschädigende Abgase und Straßenasphalt ist unser Mineralöl allerdings viel zu wertvoll!



TubeWay bewirkt, dass städtische Verkehrsflächen – in Folge reduzierten Verkehrsaufkommens – in für die Bewohner nutzbare, begrünte und ruhige Erlebnisräume zurückgewandelt werden.



Der Wandel zu den Erneuerbaren kann mit allseitigen Vorteilen erfolgen. Er soll und muss den  nachfolgenden Generationen ihren  Lebenserhalt ermöglichen! Somit gilt es, die Hochfinanz und Großindustrien zum Umstieg auf Nachhaltigkeit und den Erhalt unserer gemeinsamen  Grundlagen hin zu ermutigen. Stellen wir uns aktiv diesem Auftrag! Ergebnisse aus Machbarkeits- und Kosten-Nutzen-Studie sowie Akzeptanz- und Umweltprüfung sind noch ausständig. Sie bedürfen der Absicht einer multiblen Umsetzungskooperation.





https://www.ingenieur.de/technik/fachbereiche/verkehr/china-plant-magnetschwebebahnen-in-zwei-grossstaedten/

Ob der Hyperloop von Elon Musk eine breit machbare Generallösung für unseren zukünftigen Bedarf an allgemeiner Mobilität ergibt, bleibt abzuwarten.



Siehe auch mein Video in:   www.youtube.com  >> tubewaysolar - for a clea future





 © 2002Michael Thalhammer,  aktualisiert Feber 2018,  Tel. 01-9195724,  Email: thalhammerm@yahoo.de



 =     =     =     =     =     =







Nun folgt die TW-Inter-City Beschreibung (TW-IC), gefolgt vom kleineren TW-Sit-in-surf (TW-SiS) für den Regionalverkehr und jener vom urbanen TW-Ver- und Entsorgenetz (TW-40).





Teil eins:



Wie funktioniert TubeWay technisch ?







Die TubeWay-IC-Trassen bestehen aus ca.17 Meter langen Sandwich-Rohrmodulen aus robustem Sicherheits-Hohlkammerglas mit einem Innendurchmesser von etwa 2,7 m *. Diese Rohrmodule (à ca. 7,5 t) sind per Gleitmuffen und O-Ring-Dichtungen aneinander gefügt und werden auf schlanken Streckenpfeiler-Bögen und von schwingungsfreier Spannseiltechnik  getragen.

Grundsätzlich sind Zwei-Richtungs-Strecken angedacht, welche mit flexiblen Abstandshaltern parallel zueinander geführt werden.

An Natur-sensiblen Stellen liefern Lasthelikopter die Bauteile an den Streckenausbau; und halten das jeweilige Rohrmodul, zur zügigen Verfugung vor Ort, in der Schwebe.



Trageseile, Röhrenverbund und Pfeilerbögen gewähren die erforderliche Befahrsicherheit derart ausgeführter Trassen.



Die brückentechnische Statik trägt eine Zweirichtungsstrecke, die Gleiteinheiten und den Medienstrang in ~ 7 Meter Höhe. Es kommen bei 50 Meter Pfeilerbogendistanz ca. 50 Tonnen Streckengewicht plus durchschnittlichen 20 Tonnen an Fahrlasten je Bogenstütze zu tragen. Diese relativ geringen Lasten überbrücken größere Distanzweiten, als dies herkömmliche Verkehrsträger zuließen.



Bis zu 110 Personen je Kabine oder 13 t Cargo-Transportgewicht gleiten im

permanent Luftstrom zu ihren vorcodierten Zielen.



Die 26 m langen Kabinen gleiten über eine 1 m breite, spiegelglatte und mit VHB-Tape von 3M Scotch geklebte Nirosta-Stahlblechrinne



Die Sohlen der Kabinen tragen eingelassene Gleitringe aus unverwüstlichem Teflon**. Diese in einer Korksohle eingelassenen Ringe (5 x 3 mm, 8 cm Durchmesser) tragen bei Volllast je 20 kg. Alle 500 Gleitring belegen auf 26 m² nur 1 m² der Sohlenfläche im Direktkontakt. Sie sind in der 12 mm starken Korkbett-Trägerschicht in gefräste Passnuten eingepresst.

Im Zentrum der Ringe mündet jeweils eine 2 mm Hartplastikleitung für einen Presslufteintrag. Auch diese sind in der Korksohle eingelassen.



Zur Gleitoptimierung erzeugt ein elektrischer Bordkompressor in jedem Teflonring einen Luftpolster.



Dieser Presslufteintrag hebt die Kabinen aus der trockenen Gleitreibung in ein permanentes „Mikroschweben“. Der Gleitreibungskoeffizient liegt im äußerst niederen Bereich von ~ 0,01. Der Bordkompressor ist mit einer schallisolierenden Vakuumwand umkleidet.





* Der Rohrdurchmesser ist nur eine gemittelte Empfehlung, in dessen Dimension die gängigsten Stückgutgrößen ihr Beförderungsvolumen finden. Große oder zu schwere bzw. mit TW nicht transportierbare Gefahrengüter fasst dieser Durchmesser nicht. Diese werden weiterhin mit Bahn- und Frachtbetrieben befördert. In der selben IC-Ausführung sind auch kostengünstige U-Bahn Ergänzungen als High-Trains für unsere schnell wachsenden Großstädte erstellbar. Innerstädtisch verlaufen die TW-Streckenführungen knapp über die Gebäude hinweg und ruhen teilweise auf diesen.

Die Kantprofil-Stützbögen mit ihren Verschraubsockeln tragen selbst in direkter Auflast zwei Streckenmodule. Der Bogenzenit hält die zwei Spannseile, an welchen weitere vier Streckenmodule abhängend getragen werden. //  Die Spannseile sind eventuell in ultraleichten Dyneema Fasertauen oder TeufelbergerTrowis Faserseile. Sie sind stärker als Stahl, UVstabil, leicht, wasserabweisend und preisgünstig.



**  Teflon (PTFE - Polytetraflourethylen) ist - als trägster Kunststoff - hitzebeständig, Abrieb-resistent und druckfest. Gleit- und Reibungswert sind beide nahe Null. Auch der extrem schwere Sarkophag für den Tschernobil-Reaktor konnte mittels Teflonplatten verschoben werden. // Dieses extrem langlebige Material ist - im Verhältnis zu Schienenrädern oder Gummibereifung - weit kostengünstiger.





Nun zum Antrieb:

E-Lok-Vortriebskapseln agieren in Abständen von 3 bis 7 km als alles anschiebende Pneumatik-Antriebe.  Auf 8 Kevlar-verstärkten Antriebsrädern fahrend, übertragen diese Lokomotiven ihre relativ sparsame Bullenkraft von gerade einmal ~ 3 kWh / km auf die stirn- und heckseitigen Deckschilde der Kabinen. Die Vortriebskraft erreicht die vorderen und nachfolgenden Gleiteinheiten in dualer Sog/Druck-Leistung.

Diese wendigen, ca. 3,4 Meter langen E-Loks folgen jeweils ihrer logistischen Arbeitsdiktion und  wechseln bei Bedarf über Wendebögen auf die Gegenfahrspur oder in Bereitschaftsschleifen.



Tempoänderungen erfolgen in kaum merklich sanften Übergängen und geschehen so: Per sensorischer Schaltung werden die E-Loks - zum jeweilig gewidmeten Tempo-Streckenabschnitt hin - auf eines der fünf Tempi eingestellt.

Um am Ort der Tempoänderung zu mehr oder weniger Abstand zwischen den Einheiten zu gelangen, wird die bei der Verlangsamung als Überschuss anfallende Luft - mittels einer Rohrbogen-Verbindung - auf die Beschleunigungsseite vis-a-vis umgeleitet. Die Energie aus der Verlangsamung wird so vis-a-vis als pneumatisch verlustfreie Schubkraft eingebracht.

Auf der Strecke verteilte "Kamine" ermöglichen hinzu eine ein- bzw. ausleitende Luft-Volumensteuerung.



Mit der pemanenten Luftstromdynamik und der sanften Kraft von Sog und Druck, zieht und schiebt jede E-Lok bis zu ~ 35 Einheiten mit sich. Dies vermittelt dem gesamten Non-Stop-System eine hohe Gleitverlaufsruhe.



Die Lateralströmung zur Rohrwand ist im Verhältnis sogar weit geringer, als z.B.

beim Durchfluss von Wasser in einem Gartenschlauch.



Die hier komplex auftretenden laminaren, turbulenten u./od. Grenzschicht ablösenden Strömungen brauchen natürlich hoch-professionelles Strömungs-Fachwissen für die Gesamtplanung der hermetischen Rohrwegepneumatik.





Um die Luftstrom-Beförderung hermetisch zu gestalten, sind an der Kabinenaußenwand zum Rohr hin  berührungsfreie Filzdichtungen appliziert. Als Mehrkammer-Dichtungen bildet deren Profil  rotierende, vollständig dichtende Luftwalzen aus. Die in Fahrt entstehende Luftwalzen-Drehdynamik verhindert rundum ein Vorbeiströmen des Antriebsmediums.

Auch die E-Loks sind von einer Serie dieser Dichtungen umringt.



Alle Loks und Kabinen verfügen über kurventaugliche Gelenk-Verbindungen im Boden.

Leer wiegen die in Flugzeugaluminium gefertigten Kabinen ca. 3000 kg und bieten etwa 100 Fahrgästen – in zwei 2er Reihen, wie in einem Reisebus – bequeme Sitzplätze. Seitliche Fenster eröffnen einen Panorama-Höhenblick. Mitgeführtes Gepäck findet jeweils unter dem Sitz seinen Stauraum; mit einem Klapptisch und USB wird ein moderner Reisekomfort angeboten.

Das Interieur könnte optimal aus natürlichen Leichtbaustoffen (z.B. Bambus) gefertigt sein.

Die innere elektrische Versorgung wird mittels einer Kontaktbürste von einem im Rohrtop verlegten Flachleiter empfangen. Die Kontaktbürste wird an einer Federstange am Heck nachgezogen.



Eine Klimaanlage regelt die Frischluftzufuhr und die Innentemperatur des im Heck-Top angelegten Frischlufteinlasses. Die gefilterte Kabinenluft durchströmt die Fahreinheiten – in dosiertem Normaldruck – von hinten nach vorne.



Der Platz für Kinderwägen, Rollstuhl und Koffer ist im Einstiegsbereich gegeben; dort dürfen diese Passagiere  auch aussteigen. Ein Bord-WC befindet sich in Ausstiegsnähe. Bei Bedarf finden sich ~ 20 Stehplätze im Mittelgang.



Öffentliche Stationen sind dem dynamischen Hauptstrom als Bypass angefügt. Am Haltepunkt (meist über bestehende Verkehrsknoten) befördern zwei Fahrgastlifte die zu- bzw. aussteigenden Fahrgäste auf das Trassen- oder Bodenniveau.

Durch getrennte Ein- und Ausstiege entstehen kreisende Fahrgastströme. Lifte und Kabinenankünfte laufen just in time. Mittels Kameras werden diese Schritte überwacht und sodann die Türen zur Abfahrt automatisch geschlossen.



Die Anfahrt der Kabinen in der parallel-separierten Stationsröhre geschieht mittels hydraulischer Hebelkraft. Die Energie für die Erstschubhilfe im Stationsbereich kommt zu ~70% von der rückeingespeisten Bremsenergie der ankommenden Einheiten; sie übertragen diese Kraft auf im Boden eingelassene Schwungrad-Dynamos.



An jeder Fahrgäste-Station (wie auch jedem Verladeort für Güter) wird das Bruttogewicht einer Gleiteinheit abgewogen. Auch wird der genaue Startmoment zur Einreihung in die Permanentströmung des Hauptrohres berechnet; und dem e-Bordkompressor wird der nötige Leistungsaufwand übermittelt.

Schon beim Anfahren entsteht die beschriebene, hermetisch dichtende Luftwirbel-Barriere.



Am Ende des Stations-Bypass, befindet sich (wie an der Einfahrt) ein Schleusentor. Ab diesem befindet sich jede Kabine in der logistischen Steuerung des Hauptstroms; und wird, von zuvor 40 km/h, mit nun 65 km/h mitgenommen. Diese Schleusentore arbeiten als flinke zweiflügelige Schiebetüren.



Am Abzweiger teilt sich das Rohr auf; und beginnt mit der als Weiche gegabelten Rinnenwippe. Durch die Zielvorgabe der Kabine wird die Weiche gestellt und die andere Rohrwegschleuse automatisch verschlossen.

Auch am Abzweiger sitzt den Rohren je ein Lufteinlass auf. Diese besorgen den aktuellen Volumenbedarf ihrer Strecke.



An Zubringern wird ein gesteuertes Reißverschlussprinzip wirksam. An diesen befinden sich auch Wende- bzw. Warteschleifen für den durch die Steuerzentrale konzertierten E-Lok-Einsatz.



In Kurven folgt das Lastgewicht seinem ungehinderten Schwung. Um die Schwungneigung der unterschiedlich schweren Einheiten aufzunehmen, ist die Gleitrinne dort breiter ausgeführt. Durch die Schwerpunktfreiheit sind die Kurven bei jedem Tempo kaum zu fühlen. Auch Warenkapseln erreichen mit unverschobener Ladung ihre Destination.

Fünf bis fünfundzwanzig Einheiten pro Streckenkilometer sind in TubeWay das systemenergetische Aufkommensideal.





Zu den solaren PV-Folien

Durch Belegung der Rohrstrecken mit 2 Meter breiter PV-Dünnschicht Folie erhalten wir einen ganzjährig enormen Stromgewinn. Auf Nord-Süd-Strecken lassen sich die dort beweglichen PV-Zeilen automatisch nach dem O-W-Sonnenverlauf zuneigen (seitlicher Folienverschub).

Derzeit zeigen Anbieter wie: AltaDevicesHeliatek , Alwitra-Evalon cSi, Hanergy , Nanosolar  mit ihren AgAs, OLED, DSSC, PSC oder CIGS- Dünnschichtzellen* ein gutes Preis-Leistungs-Verhältnis. Sie sind zuschneidebar, leicht, selbstklebend, günstig herzustellen und problemlos zu Recylen.



PV-Folien liefern - in langlebiger Nutzung - auch bei diffusem Tageslicht

ergiebigen Eintrag an Sonnenstrom.



Die PV-Zellen halten die Strecken an heißen Tagen beschattet. Über den Tag entstehende Stromüberschüsse erbringen per Netzeinspeisung, die nächtliche Mobilitätsleistung**.

Sommerzeitliche Überschüsse könne hinzu an streckennahe Verbraucher zugeleitet werden.



Alle drei Jahre werden die PV-Zellen und Rohre mit einer Nanoschicht für selbstreinigenden Lotus-Abperl-Effekt konserviert.

In Schneelastregionen führt am Top der Module ein Intervall-Heißlaser einen Trennschnitt durch die Schneedecke aus. So rutscht der Schnee wegen der Nanobeschichtung und der Reflexionswärme auf der dunklen PV-Oberfläche spätestens in den Morgenstunden zu beiden Seiten ab.



Michael Walde, Dip.Ing. für Hochvakuum- und Dünnschicht-Applikationstechnik schrieb mir am 18.11.2017 über LinkedIn:

Ich denke, die Idee ist sehr gut. Habe mal die Kalkulation mit Dünnschicht-Solaroberflächen auf die Transportrohre (grob) durchgeführt und kam zu dem verblüffenden Ergebnis, dass bei einer angenommenen Entfernung von 400 km bei einer Raumausnutzung von 50% auf dem Rohrdurchmesser immense Energiemengen zur Verfügung stehen würden: mindestens etwa 1,6 Millionen Quadratmeter für den solaren Gebrauch.

Bei einem jährlichen solaren Mittel von 1200 kWh / m² und 15% Wirkungsgrad liegt 105 W / m², also 168 kW, werden auf der berechneten Fläche der Strahlungsleistung zusammengefasst. Eine Elektrolokomotive benötigt rund 15 kWh / km [DB AG]. Bei einer Fahrzeit von 3 Stunden und einer Entfernung von 400 km würde die durchschnittliche Leistung pro Lokomotive 1500 kW betragen.

Die erzeugte Energiemenge würde daher für den Betrieb einiger Lokomotiven auf der fiktiven Strecke ausreichen; auch sollten die Rohrlokomotiven noch effizienter laufen als eine herkömmliche Elektrolokomotive. Interessant, auch wenn meine angenommenen Werte die Fakten sehr vereinfacht widerspiegeln.





Die TW Sandwich-Rohrmodule lassen sich folgendermaßen herstellen:

Aus einem Hochtank fällt die zähe Glasschmelze durch die formgebende Sandwichdüse herab. Auch Kurfenrohre rinnen senkrecht aus der Zähschmelzedüse. Letztere werden heiß gebogen und ebenfalls in Nitratchlorit gehärtet. Danach werden die Module, hinzu mit Drahtglas ummantelt, und ergeben als Doppelwand mit Längsstegen, leichte, hochstabile VSG-Module.

Möglicherweise ist hierzu auch ein waagrechtes Herstellungsverfahren sinnvoll.

Die Festigkeit der Rohrteile dürfte mit solchem HiTec-Material sogar über dem Tragewert von Stahl/Beton*** liegen.



Im Verfahren findet vorwiegend Altglas Verwendung. Das Sammelgut an Altglas ist für einen TubeWay-Ausbau ausreichend vorhanden.







*  GaAs sind Galium-Arsen-Cells und CIGS-Cells und Preisgünstiger als die steifen, schweren Silizium-Paneele. Sie nutzen ein breiteres Lichtspektrum aus, und haben daher auch bei diesigem Wetter fast so große Leistungsabgaben wie Siliziumzellen, welche ja nur bei direktem Sonnenschein Ernterträge liefern. OLED und CIGIS Folien sind von leichtem Gewicht, haben eine hinreichend hohe Lebensdauer und stellen kein Abfallproblem dar.

**  Zur Problematik eines generell wachsenden Speicherbedarf für Stromüberschüsse gibt es den Ansatz von z.B. ADELE, das ist ein Druckluftspeicher-Kraftwerk oder dem Lageenergiespeicher von Prof. Eduard Heindl

***  In GEO 6/2003 ist dazu ein ausführlicher Bericht heutiger Glas-Einsatzmöglichkeiten: Moderne Architektur baut mit zarten, aber höchst belastbaren Glas-Rohrträgern Großbauten. Die Prüfstelle der Bau- und Zulassungsbehörde konnte den Prüfgegenstand mit aller Kraft der Hydraulikpresse nicht zum Kollabieren bringen. Selbst unter Beschuss mit Stahlbolzen hielt das Rohrstück tagelang stand.









Physikalisches zu TubeWay:



Zur Abschätzung des Energiebedarfs zur Luftstromerzeugung ist in Rohrquerschnittsfläche mal Geschwindigkeit mal Druckaufwand ermittelbar. Pro Gleiter gilt ein Wert zwischen Hagen-Poiseullscher Gleichung und Reynoldscher Zahl.



Wirkt auf unser Kabinenheck mit 3,2 m² Kreisfläche ein Druck von nur einer Zehntel Atmosphäre (= 0,1 kp/cm² oder eine 10 cm hohe Wassersäule), so wirkt auf die Kabine schon eine Kraft in Bewegrichtung von 3200 kp; damit würde ein Gewicht von 3 Tonnen in 5 sec auf über 75 km/h beschleunigt!



Da Luft im Vergleich zu Wasser eine geringe Dichte aufweist, ist - im Vergleich mit kleinen wie großen Schiffen - ein kleiner wie auch großer Rohrdiameter in physikalisch günstiger Durchfließbarkeit zu betrachten. Daher ist die Lateralströmung zur Rohrwand im Verhältnis weit geringer, als z.B. beim  Durchfluss von Wasser in einem Gartenschlauch.



Technischer Fazit:



   Anders als jeder Magnetfeldantrieb, belastet TubeWay weder seine Fahrgäste noch streckennahe Anrainer mit bedenklicher elektromagnetischer Mikroteslastrahlung*

  #  TW umgeht die Luftbedingungen im Freien, bei welchen mit  zunehmendem Tempo der Widerstand reziprok ansteigt

  #  TWs nutzen ihre Rohr-interne Luft als positive Antriebskraft

  #  Der zu Bergfahrten normalerweise erhöhte Kraftaufwand bleibt in diesem System durch das nachfolgende ungebremste Abwärtsgleiten gleicher Lasten eingespart

  #  TW überwindet spielerisch Höhen, überquert in Leichtigkeit Flüsse und Täler und

  #  es benötigt natürlich niemals Schneeketten

  #  Das System ersetzt schwere Fahrgestelle und ebenso schwere Streckensubstanz

  #  Das Gesamtsystem ist in hohem Maße verschleiß- und reibungsarm

  #  Die Materialbasis und das solide Fertigungsverfahren machen unsere wartungsarmen Betriebsstrecken aus Altglas voll rentabel

  #  Unsere schnelle Rohrluft arbeitet mit lediglich ~ 0,4 bar Differenz zwischen Sog- und Druckseite

  #  TW-Systeme bieten die ideale Ergänzung zu anderen Verkehrsformen und

  #  sie sind in der Lage, den klimabelastenden Verkehr nach und nach abzulösen

  #  TW trägt seine Strecken-eigenen PV-Folien, für die solar-autarke Energieversorgung!





TubeWay, als technische Lösung folgender Probleme heutigen Verkehrs, die da sind:



  #   hohe Kosten zur Instandhaltung der Straßen bzw. der zumeist leeren Bahngeleise

  #   Emissionen von Umweltgiften und Lärm, krankmachende Auswirkungen

  #   Verschwendung wertvoller fossiler und anderer Ressourcen

  #   bei hohem und kurzlebigem Materialaufwand und

  #   enormen Flächenbedarf für den Verkehr

  #   Unfallhäufigkeit und Folgeschäden

  #   Zeitverluste durch Staus



TubeWay´s bieten also die Lösung für eine leistbare Verkehrswende!







Wie sicher ist der TubeWay-Betrieb und deren Struktur?



Die TW-IC-Netze unterliegen – wie auch bei Eisenbahnnetzen üblich – nationalstaatlich separierten Gebietskörperschaften.

Dennoch braucht es einheitliche Standards – z.B. zur Netzerhaltung und Wartung. So sollen auch alle TW-Netze einen global einheitlichen Norm-Durchmesser aufweisen.



Als Verkehrsmittel der Zukunft ist TubeWay sensibel zu leiten und zu überwachen.

Mit neuem Hochstandard für sicheren Beförderungsbetrieb setzt es auf  Funk- und Glasfaser-Telematik sowie auf ein bestens ausgebildetes Betreuungs- und Fachpersonal in allen Bereichsstrukturen.

Alle Systemfunktionen sind durch sich gegenseitig kontrollierende Rechenanlagen und Notstromaggregate abgesichert.



Nur Fahrgäste mit personaler, aktiver TW-Wertkarte können das Netz betreten und innerhalb der gebuchten Routen nutzen.

Jeder Rohrtunnel ist gegen Begehungen so abgesichert, dass nur Zu- und Ausstiege in die Gleitkabinen möglich sind. Jeder Bahnsteig verfügt über Aufzeichnungsvideos und über mindestens eine Aufsichtsperson.



Jede Kabine verfügt über eine Direktsprecheinrichtung, Feuerlöschdecken und ist Kameraüberwacht. Zur Anlagensicherheit sind die Strecken punktuell mit Druckanomalie-Erkennung ausgestattet und verfügen an sensiblen Punkten über äußere Schall- und Bewegungsmelder und eventuell eine Nachtsichteinrichtung.

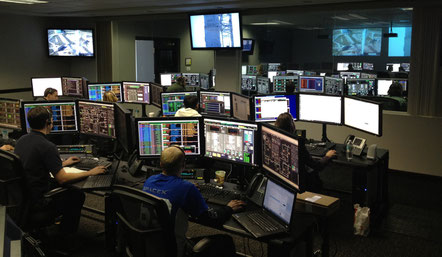

Die definierten Hochsicherheitsprogramme in der Logistikzentrale arbeiten unter ständiger Beaufsichtigung. Die höchste Entscheidungsinstanz bleibt bei menschlichen Systemüberwachern.



Eine eventuell notwendige Ausbremsung eines Abschnitts wird in der betroffenen Regionalzentrale durch örtlich begrenzte Umleitungen eingeleitet. Bei einem Stopp, mit der Notwendigkeit auszusteigen, erfolgen Anweisungen aus der jeweiligen Zentrale.

Reparatur- oder Rettungstrupps sind dann sofort instruiert und begeben sich entsprechend ausgestattet zum Ereignis.

Die Front- und Heckseiten der Kabinen verfügen im Akutfall über geöffnete Fluchttüren, und an jedem Pfeilerbogen bietet die Strecke einen im Notfall benützbaren Zu- bzw. Ausgang plus Notabstieg (über querstellbare Leitersprossen).



Tritt der Bremsbefehl für einen Streckenabschnitt in Kraft, dann vermeidet ein Umleitsystem (per Umkehrschleifen, eine Station oder eine Parkschleife) diesen Abschnitt. Einheiten hinter einer Handicap-Zone verlassen diese einfach; doch jene unmittelbar vor Ort werden angehalten und pneumatisch retour zur letzten Ausweiche gebracht. Die Beförderungen im Gesamtnetz bleiben somit unberührt.



Ein Auffahren lassen die Vorgaben der TW-Technik nicht zu. Letztlich fände ein stark komprimierter Luftpolster über die Gleitkapsel-Dichtungen zu einem gedämpften Bremsweg. Zudem sind die Einheiten und einzelnen E-Loks über die Zentrale abbremsbar.

Die transversal beweglichen Muffen-O-Ringe zwischen den Rohrmodulen, bieten den Betriebsstrecken selbst bei Hochwasser, Sturm oder mittlerem Erdbeben günstigen Verwerfungsspielraum und Bergemöglichkeiten.



Die TW-Pfeilerbögen, die sich nahe dem Bodenverkehr befinden, müssen bautechnisch einem eventuell schweren Aufprall entgegenhalten können und werden in entsprechender Bewährung umbaut.



Die Beförderung von Frachten soll vorwiegend nachts abgewickelt werden. Dazu wechselt zwischen 6h und 22h die Tarifhöhe des Fahrgasttickets bzw. einer Frachttonnage. Somit entsteht eine zeitlich jeweils günstige Bevorzugung zwischen diesen beiden Streckenbenützern.





Gefahrengüter bleiben weiterhin der Straßenfracht und dem bewährten Bahn park-and-rail anvertraut.



Sämtliche TW-Komponenten werden in festgelegten Zeiträumen gegen neue ausgewechselt.

Die Zuverlässlichkeit des Gesamtsystems könnte so hoch wie im Flugverkehr gegeben sein.







Administration bei TubeWay



Zur Quickverbuchung tippen die NetzkundInnen das Fahrziel auf dem interaktiven Touchscreen-Netzplan am Portal des Terminals an und tätigen mit der auf Guthaben basierenden TW-Card die Transaktion.

Die TW-Card und deren Identität zum Ausweiser werden hierbei genau geprüft. Am Ziel angelangt, wird die zurückgelegte Wegstrecke elektronisch verbucht.



Die Beförderung der vorwiegend nächtlich abgewickelten Frachten wird über Telefon, Fax oder Internet gebucht. Die genutzten Gleitkapseln werden nach Streckenkilometer und Gewicht über ein Benutzerkonto verrechnet.

Die Fracht-Agentur bietet Schüttgut-, Flüssigstoff-, Waren- und kühlbare Kapseln an. Sie verwaltet diese und führt auch die betreffende Ladelogistik durch.



Für den Tag/Nacht Benutzerwechsel sind die Kabinen im etwa zehn-minütlichen Sitzbänkeausbau als Transportkapseln bereit. > Durch öffnen der Zentralverriegelung lassen sich die Bänke aus ihrer Verankerung heben und werden im Nachtdepot gestapelt. Sogleich werden sortierte Warenpaletten eingefahren. Ab geht´s!



Das großteils private Speditionsgeschäft kooperiert zeitlich mit der TW-Netzlogistik und beteiligt sich über die Nutzungstarife. Dem TW-Netzbetreiber obliegt hingegen der Öffentliche Personenverkehr.



Eine Transportkabine bietet – im TW/IC-Netz – bis zu 13 Tonnen Nutzlast bzw. Ladekapazität für ~ 22 EU-Paletten an. Alle Kabinen sind über Kant entleerbar; sortierende Ladegreifer sind bei Be- und Entladungen im Einsatz. Der Frachtverschub ist so transportlogistisch effizient zu bewältigen.

Frächter, Häfen und Fabriken können eigene Zuwegröhren beim Betreiber erwerben oder anmieten.

Dieserart günstige Beförderungen führen zu Netzausweitungen und bringen entsprechend angepasste Verladeterminals hervor.



Sit-in-Surf TubeWay Regional

TubeWay in der Sit-in-surf Variante



Veranschaulicht ist hier TW Sit-in-surf (TW-SiS) mit etwa 1,9 m Innendurchmesser der ca. 20 m langen Kabinen:

Seine Anwendung wäre dem urbane Raum und im Regionalverkehr von Nutzen.

Innerstädtisch verlaufen alle TW-Streckenführungen knapp über die Gebäude hinweg und ruhen teilweise auf diesen.

Sit-in-surf bietet bei seitlichen Zu- und Ausstiege zu den 3er-Bank Sitzreihen eine hohe Beförderungsdichte mit je ~ 65 Personen, in kurzen Intervallen, welche besonders dem Berufstätigen- und Innerstädtischen-Verkehr zugute kommt.



Die hier anwendbaren Spiralblech-Röhrenwege sind den Belastungen durch unwegsames Terrain wie auch allen klimatischen und jahreszeitlichen Gegebenheiten gut gewachsen. Die Länge der Rohrmodule kann hierbei ca. 20 Meter sein. Die Distanz der Pfeilerbögen kann hier etwa 100 Meter betragen.



Dieses Kurzstreckennetz bietet wegen dem Rohrmaterial keine Sicht ins Freie; daher kann man ein Angebot an dezent leiser Musik andenken. Dem Platzbedarf für Kinderwägen und Rollstuhl sind etwa 3,5 m des Innenraums gewidmet. In diesem Kurzstreckennetz werden keine Bordtoiletten geboten, jedoch bekommen größere Stationen eine Toilette.



TW als Sit-in-surf ist überall gut zu starten; und hierfür sind per Streckenkilometer nur ca. eine Million Euro zu veranschlagen. Auch an Vorentwicklungskosten sind nur etwa ein Drittel der Kosten der großen Röhre zu erwarten.



TW-SiS fährt im Stadtbereich mit max. 85 km/h; im Regionalbereich erreicht es bis zu 210 km/h; das große  TW/IC „fliegt“ sogar mit hier nur einmal geschätzten ~ 320 km/h.



Die Güterkapazität in einer Sit-in-surf Langkabine wäre in etwa 16 Paletten mit bis zu ~ 6,5 Tonnen Fracht. Im SiS gleiten Güter wie auch Fahrgäste zugleich in jeweils eigenen Kabinen - ohne zeitlicher Beschränkung.



Es sei gesagt, dass alle vorgeschlagenen Daten nur grobe Schätzungen darstellen.





Dem urbanen TubeWay Ver- und Entsorgenetz  ...



... mit 40 cm Durchmesser genügen hingegen ca. 35 km/h.  Pro 85 cm langer Kapsel sind 20 Kilo an Fördergut zulässig; und sie gleiten mit der gleichen Beförderungstechnik zu ihren Bestimmungszielen. Ein Flex-Gelenk sorgt auch hier für gute Kurvenwendigkeit.



Dieses urbane Ver- und Entsorgenetz (TW-40) wäre innerhalb unserer Ballungsräume - z.B. für bestellte Einkäufe, das amtliche Formular, Essenzustellung, Post und Paketdienste, Müllentsorgung etc. - von generell großem Nutzen.

Firmen wie Private könnten sich als optional Beteiligte - so wie bei der Fernheizung - an das 40-cm-Netz anschließen lassen.

Es käme in den Gehsteigen verlegt (auf Wusch auch in Ihre Etage) und bietet auf Order, zweckentsprechende Kapseln an.





Mit Sit-in-surf oder TW/40 wäre auch der kostengünstige MVP-Vortest für die TW-Technik erstellbar.













Teil zwei:



Welche Geschäftsaspekte, welche Chancen hat TubeWaySolar® ?





Für TW-Mobilitäten sind zwar einige Vorinvesitionen und sorgfältig geplante Durchführungsschritte erforderlich, doch einmal etabliert, könnten die Anleger und Betreiber aus TubeWay konstant sichere Gewinne erwirtschaften. Eine Vielfalt an Geschäftszweigen entstünde parallel mit.



Wirklich verlässliche Bezifferungen gibt es bei Großprojekten ja kaum und ich kann solche hier gar nicht anbieten - jedoch:



Die technische MVP-Vorentwicklung lässt sich – mit finanziell geringem Risiko und gefährdungsarm – über das

kleine 190 cm Netz oder das 40 cm Netz erstellen.



Diese Erstnetze können in einem stufenweisen Finanzierungsplanes das große IC-Netz erwirtschaften.



In der Rechtsform wäre z.B. denkbar, dass sich die Rohrtrassen in nationalem Eigentum befinden; die solare Energieleistung könnte von einer AG kommen, und der Fuhrpark könnte unter genossenschaftlicher Verwaltung stehen. Hier sind also mehrere Mischformen möglich.



TW Nachtstrecke





TubeWay-Mobility vermag wesentliche Segmente unserer Markt- und Arbeitswelt zu beleben. Es erwächst eine Win-win Situation für Kunden, Betreiber und unsere Umwelt.



Kompetenzen aus Wissenschaft, Investment, EU-Infrastrukturplanung, Kommunen, Umweltgruppen und den entsprechenden Industriezweigen sind nun angesprochen.



Nun braucht es das entsprechende Kapital-Konsortium mit Affinität zu Politik und Großindustrie.





Wirtschaftlichkeit und Kosten



Mit den 1 m breiten PV-Folien lässt sich auf den TW-Gesamtstrecken Solarstrom in Mengen weit über dem Momentanbedarf gewinnen. Der über den Tag entstehende Stromüberschuss kann nach Einspeisung ins Netz als Nachtstrom genutzt werden.

Sommerzeitliche Überschüsse könnten konkurrenzfähig streckennahen Verbrauchern angeboten werden. Zur Problematik eines generell wachsenden Speicherbedarf für Stromüberschüsse sind Druckluft-Speicherkraftwerke wie z.B. ADELE eine sehr brauchbare Alternative zu  Groß-Batterieanlagen. Prof. Dr. Ed. Heindl hat eine sinnvolle und durchaus machbare Lösung eines www.lageenergiespeicher.de erarbeitet.







Bahngeleise und Autobahntrassen beanspruchen viel an Bodenfläche (1)

Bei TW sind pro Streckenkilometer sind nur etwa 50 m² an Stützsockel-Jahrespacht zu kalkulieren,
und die Kapazität einer TW-Zweirichtungsstrecke entspräche der einer sechspurigen Autobahn.



Straßenerhaltung, Winterdienste, Verkehrsstaus und Unfälle führen zu erheblichen volkswirtschaftlichen Kosten! TW ist wettersicher und braucht selten aufwendige Wartungen.

Bei der Verwendung von Sockel-vertieften Fundamenten ist eine Strecke spurlos und einfach "wie eine Achterbahn" wieder entfernbar und kann anderen Ortes zum Einsatz kommen (2).



Technische Umsetzungen sind heutzutage sehr rasch und per MVP auch günstig erstellt: zwei Dutzend Fachteams sowie ein Dutzend Kernbereichsfirmen bieten den Finanziers einen überschaubaren Kostenrahmen.





 (1)  Bahnstrecken kosten durchschnittlich etwa 27 Mio. Euro je Kilometer. Für eine Autobahn-Herstellung sind pro km sogar bis zu 70 Millionen Euro aufzuwenden. Diese Kosten implizieren jedoch nicht einmal die jeweiligen Trassen-Grunderwerbspreise. Auch verschlingt deren Ausbaukilometer 30.000 t an bereits seltenen und daher teuren Sand. Im Überschlag dürfte sich, bei ausgereifter Fertigungsstruktur, sogar der TW/IC-Ausbau um etliches unter den Ausbaukosten einer Bahnstrecke einpendeln.

Ein Verbrennungsmotor hat einen Wirkungsgrad (Leistung zu Energieaufwand) von durchschnittlich 33 %. Gleichstrommotoren, wie sie in TW Anwendung finden, erbringen hingegen etwa 95 % an Leistungseffizienz.

(2)  Ist TubeWay recyclingbar? TubeWay-Rohrmodule wie auch -Kabinen sind über ihren zeitlich begrenzten Gebrauch als Fahrstruktur, vor ihrem Endrecycling, für Wohnräume usw. noch für etliche Jahre nutzbar. Als technisch adaptierte und thermisch isolierte Einheit könnte sie z.B. mit einem transparenten Folientunnel überbaut und erweitert sein. Im Wohngefühl bliebe man dem umliegenden Naturraum nahe.





Hat TubeWay realistische Chancen?



Kein einziger Tropfen verfahrener Sprit wird jemals wieder zu verfügbarem Rohöl! Schwankende Kosten

und die Importmengen halten ganz Europa in Abhängigkeit.



Ölkrisen und steigende Energiekosten berühren dieses System nicht bzw. lassen es indirekt sogar wachsen.



Übliche Einwände betroffener Landbesitzer braucht die hochtrassierte TW/Leitstrecke nicht zu fürchten. Kein Grundstück wird geteilt oder landwirtschaftlich eingeschränkt. TubeWay gleitet über Äcker, Wald und Weiden – optisch dezent wie auch abgasfrei und lärmfrei – hinweg.



Nachhaltige Energietechniken verzeichnen längst schon hohe Zuwachsraten. Sie fördern Beschäftigung, Energiemix,

 soziale Sicherheit und moneteren Umlauf.



Technische Umsetzungen sind heutzutage sehr schnell erstellt: etwa zwei Dutzend Fachteams sowie ein Dutzend Kernbereichsfirmen dürften den Finanziers bei TubeWay einen überschaubaren Kostenrahmen bieten.





Markt – Mitbewerber – Strategie



Es gilt eine insgesamt nachhaltige Lösung für unsere zukünftigen Bedürfnisse für allgemeine Mobilität zu finden! Die sehr einfache TubeWay-Technik wäre im Ausbau um rund 2/3 günstiger als bei einer Hochgeschwindigkeis-Bahnstrecke.



 Als Öffentlicher Dienstleister platziert sich TubeWay als eigenständiger Mobilitätsanbieter.



                  Bei planungsgemäßer Entwicklung dürfte TW-Mobilität innerhalb von drei

bis sieben Jahren realisierbar sein.



Gut entwickelt, könnte sich schon eine Prototypenstrecke als rentabel durchsetzen und etablieren. Wegen seiner ökologisch relevanten, sanften und anbindungstauglichen Technik entstünde schnell eine breite Kundenidentifikation zu dieser modernen Mobilitätsform.

TubeWay hängt nach seiner Errichtung nicht weiter an öffentlicher Dauerzuwendung.



Auf Basis pneumatischen Solarbetriebs können TW-Personen- und Güterbeförderungen in preislich und technisch konkurrenzloser "Microschwebe" dahingleiten.









Geschäftliche Vorteile mit TW:



         #   Zuverlässigkeit bzgl. Abfahrts- und Ankunftszeiten bei Lieferungen wie auch im Personenverkehr

         #   Bereits eine Flughafen-Zubringerroute kann samenlegend für wachsende TW-Netze fungieren

        #   100 % solarer, also treibstofffreier und ressourcenschonender Öko-Marktvorteil

        #   Hohe Akzeptanz Sympathiefaktor geringer Widerstand in Anrainerbelangen

        #    Gebiete die TW umsetzen, können künftig erhebliche Vorteile genießen

        #   Enormes Einsparungspotenzial gegenüber traditionellem Verkehr

        #   Gutes Verhältnis von Investition, Amortisation und Gewinn

        #   Relativ geringer Aufwand für Betrieb und Wartung

        #   Hoher Prestigewert, hohe Sicherheitsstandards





Soll zukünftiger Verkehr solar gestaltet sein?



Mittels TubeWaySolar als breit angelegtem Verkehrssystem können wir den Erhalt der Edel-Ressourcen Erdöl / Erdgas um einiges verlängern. Auch für eine ökologische Zukunft brauchen wir unser Erdöl noch für vielerlei Anwendungen, die wir heute noch nicht kennen.

Gezielt sinken mit TW Erdölimporte, klimabelastende Schadstoffwerte, Lärm und Verkehrsunfälle.





Für das Klima schädigende Abgase und Straßenasphalt ist unser Mineralöl viel zu wertvoll!

TubeWay hilft die Belastung durch fossilen- oder Atom-Strom zu reduzieren.



Der Wandel zu den Erneuerbaren kann zum allgemeinen Vorteil erfolgen. Er soll und muss ja immerhin das Leben unserer Nachkommen ermöglichen. Denn unsere Biosphäre ist faktisch global in Gefahr!





Vergleiche zum Stand der Technik



Einen Überblick über alternative und innovative Mobilitätsformen und Antriebstechniken gibt es in den Links - per copy & past in search: http://www.faculty.washington.edu/jps/itrans/photoindex1.htm/   und  www.buch-der -synergy.de

Dort finden Sie Sammlungen von zum Teil schon umgesetzten Mobilitätsansätzen aus aller Welt. Auch TubeWay ist in diesen evident.



TW ist in Anlehnung an die seit 160 Jahren bewährte Rohrpost entwickelt. TW befördert Fahrgäste wie auch Waren durch den alles bewegenden Innenantrieb.



Linearmotore in Magnet-induzierter Streckenausstattung will TubeWay – aus Gründen der ungelösten Verträglichkeitsfrage bei hohem Mikrotesla-Einsatz, beschränkter Verfügbarkeit an Magnetmaterial, wegen Gewichtsgründen der Strecken und ihren "Pods" und wegen der Lärmentwicklung - vermeiden.



Wir befinden uns in einem lebhaften Diskussionsprozess, in dem taugliche Alternativen mit Verantwortung für Mensch und Natur gesucht werden. TubeWay steht eventuell für die Entscheidung zu technisch einfacher, ökologischer Mobilität; und aufgrund weltweiter Ressourcen- und Energieknappheit erwächst die Notwendigkeit zu Transportalternativen.



Historisches: Das ursprüngliche Vakuumröhrentransportsystem wurde bereits 1799 von George Medhurst vorgeschlagen. Michael Verne, Sohn von Jules, verbesserte es 1888 auf den pneumatischen Röhrentransport. 1904 beschrieb Robert Goddard einen Vactrain Maglev; und bald darauf führte in New York eine von einem Bankier bezahlte unterirdische Teststrecke bereits Personen - wurde jedoch nicht erweitert.



Ich erwarte, dass die TWS-Umsetzer nichts mit BIT u.ä. Coins riskieren, und dass alle Anleger eine reele Sicherheit bezüglich ihrer Beteiligung vorfinden!!





Hat TubeWay am Ende noch einen Upcycling-Einsatz?



Ja, nach deren Leistung als Kabinen und Rohrmodule dienen diese noch als:



#   Grünanbau-Glashaustunnel



#   umgestaltete Wohnräume



#   zu Pyramiden gestaffelte Wohnsiedlungen



#   als Lagervoluminas



#   zu wettergeschützten Fahrradstrecken uvm..





                         So wie unser Herz es schafft, jede unserer Körperzellen mit Lebensenergie zu versorgen,

                 sollten wir in der Lage sein, neue solare Verkehrsadern zu schaffen, welche uns verbinden und ermöglichen,

                                           unsere wirtschaftlichen Aktivitäten und allgemeine Mobilität fortzusetzen.





Es gilt, die Hochfinanz und Großindustrie zum Umstieg auf Nachhaltigkeit und den Erhalt

unserer global gemeinsamen Grundlagen zu ermutigen.



 Stellen wir uns aktiv diesem Auftrag!



 _     _     _     _     _







Briefreferenz von der :









      Wiener Umweltschutzabteilung - MA22                                                                   14.02.2013



Sehr geehrter Herr Thalhammer



Ihr TubeWay erscheint als eine moderne, nachhaltige, ökologische und damit zukunftsträchtige Mobilitätslösung. Mit „TubeWay solar“ könnten, ohne mit den aktuell verfügbaren, öffentlichen, Verkehrsmitteln in Konkurrenz treten zu müssen, neue städtische Entwicklungs-/ Erweiterungs-Gebiete an das vorhandene Verkehrsnetz angeschlossen werden, bzw. Nachfrage bedingte Querverbindungen in besonders sensiblen Zonen geschaffen werden.

Bei vorliegendem, positiven Ergebnis wäre eine Umsetzung, für Praxiserfahrungen zunächst auf Teststreckenlänge, durchaus realistisch. Nachdem Österreich weltweit für technische Innovationen bekannt ist, sehen wir für Ihre Idee, gerade in Zeiten der Energiepreis-Ungewissheit, gute Chancen für eine Umsetzung.

In diesem Zusammenhang möchten wir auf die Förderbank (AWS) sowie EU-Förderprogramme hinweisen, die in Ihrem Fall eine finanzielle Unterstützung der jedenfalls erforderlichen, vertiefenden, Studien übernehmen könnten.

Wir wünschen Ihnen viel Erfolg bei der Umsetzung Ihres bereits realitätsnahen Mobilitätskonzeptes.



Mit freundlichen Grüßen, Günter Rössler Wiener Umweltschutzabteilung - MA 22

Bereich: Verkehr, Lärm und Geodaten

A- 1200 Wien, Dresdner Straße 45



 =     =     =     =



Ob der Hyperloop von Elon Musk eine breit machbare Generallösung für unseren zukünftigen Bedarf an allgemeiner Mobilität ergibt, bleibt abzuwarten.  Hyperloop-one, Virgin Hyperloop und HTT betreiben seit Jahren ein Frenchising mit immer neuen Erfolgsstorys bei technisch vagen Kurzinfos. Dies und mehr ist gut in  www.buch-der-synergie.de  unter "Hyperloop" nachgezeichnet.



 https://www.ingenieur.de/technik/fachbereiche/verkehr/china-plant-magnetschwebebahnen-in-zwei-grossstaedten/

   Die Weltgesundheitsorganisation WHO vertritt den Standpunkt, dass es bisher nicht möglich sei, die Gesundheitsauswirkungen der Strahlung richtig einzuschätzen. Die Umweltbehörde in Changsha gibt an, dass die geplante Stadtbahn eine elektromagnetische Strahlung mit einer Feldstärke von 1,6 Mikrotesla haben werde. Das ist weit weniger als die in China seit dem Jahre 1998 genannte Gefährdungsgrenze für Menschen in Höhe von 100 Mikrotesla. Die Gegner verweisen allerdings auf das Beispiel der Schweiz, wo die Gefährdungsgrenze bei immerhin nur 0,2 Mikrotesla liegt.

Transrapid in Shanghai: Auf Wohlwollen bei der Bevölkerungen stoßen die Züge besonders wegen ihres geringen Geräuschpegels. Die unklaren gesundheitlichen Auswirkungen der elektromagnetischen Strahlung sind allerdings Grund zum Streit.

Transrapid in Shanghai: Auf Wohlwollen bei der Bevölkerungen stoßen die Züge besonders wegen ihres geringen Geräuschpegels. Die unklaren gesundheitlichen Auswirkungen der elektromagnetischen Strahlung sind allerdings Grund zum Streit.

Quelle: Imaginechina

Über den für China tragbaren Wert wird derzeit heftig gestritten. Teils wird dagegen plädiert, für das ganze Land einen Einheitswert festzulegen. Wenn es aber zu einem Einheitswert käme, dann scheinen 10 Mikrotesla infrage zu kommen. Das wäre immerhin das Fünfzigfache des Schweizer Wertes – aber zugleich eben nur zehn Prozent des bisherigen chinesischen Wertes.

Nötiger Abstand der Wohnhäuser zur Maglev-Bahn immer noch unklar

Vom Ausgang dieser Diskussion werden die Baukosten der Maglev-Stadtbahnen abhängen. Je niedriger nämlich der gesundheitspolitisch akzeptierte Wert ausfällt, desto mehr Platz muss zwischen der Bahnstrecke und den nächst gelegenen Wohnhäusern freigelassen werden. Das aber zwingt unter Umständen zu umfangreichen, teuren Landkäufen, um die Gefahrengrenze einhalten zu können. Würde beispielsweise der Schweizer Wert in Changsha gewählt, so müssten auf beiden Seiten der Bahnstrecke jeweils 500 Meter unbebaut bleiben. Nach dem heutigen chinesischen Wert können dagegen unmittelbar an der Bahnstrecke Wohnbauten errichtet werden.





 -  -  -  -  -  -  -



Über mich:



Entwickler, Autor und Domainebetreiber von TubeWaySolar und den anderen Konzepten dieser Seite.

Ich bin 65 Jahre alt, glücklich verheiratet, habe drei Kinder und war beruflich als Behindertenbetreuer, aber auch in verschiedenen handwerklichen Berufen tätig.

Meine Frau und ich sind schon seit vielen Jahren aktiv in der Weitergabe dieser freien Innovationen zu Öko- und Zukunftstechnik.





  E-Mail:  thalhammerm@yahoo.de    –   Tel.: +43 1 9195724





   Siehe mein Video unter Tubeway-Verkehr :

              https://www.youtube.com/watch?v=NuPNSNTFeUw



                            und : TubeWaySolar - For a clean future





    © 2002 für das Script und die Innovation     -      Letzte Aktualisierung im Feber 2018 - Wien



Bilder und 3D-Video - von Petrus Gartler, Graz - Designerei / 2003 u. Pexels und Pixabay.






You and every Company can these approaches  expand to an product line of its trademark. No patents - no strict conditions.



 ~   ~   ~   ~



Sie und jede Firma können diese Ansätze zu einer Produktlinie Ihrer Marke ausbauen. Keine Patente, keine strikten Bedingungen.



          - - - - - - -



# Why patent-free?

Reduced flows of money and goods are happening globally - shrinking to the regionally possible. Previous megastructures are giving way to the change in values of the ~ 8 billion majority, the turbulent climate and the general shortage of other opportunities. A lot of it is completely absurd - also because self-thinking and competition thinking will make way for a general >WE<.

Warum patentfrei?

Global vollziehen sich gerade reduzierte Geld- und Warenströme; sie schrumpfen auf das Regionale. Bisherige Megastrukturen weichen dem Wertewandel der ~ 8 Milliarden-Menschheit, im turbulenten Klima und der allgemeinen Verknappung weiterer Möglichkeiten. Vieles führt sich nun selbst ad-absurdum - auch, weil das Ich- und Konkurrenzdenken einem allgemeinen >WIR< Platz machen wird.



 - - - - - - - - -





# I ask all those who want NO more to be informed of activities of TubeWay solar to send an email with the subject "unsubscribe".



Falls Sie NICHT mehr über Aktivitäten von TubeWaySolar informiert werden wollen, um eine eMail mit dem Betreff "unsubscribe".





  - - - - - - - -





e-mail:

thalhammerm@yahoo.de



Skype: michael.th3



Tel. +43(1)9195724,  Austria



See too my site:

www.wirundunserklima.jimdo
